Leírás

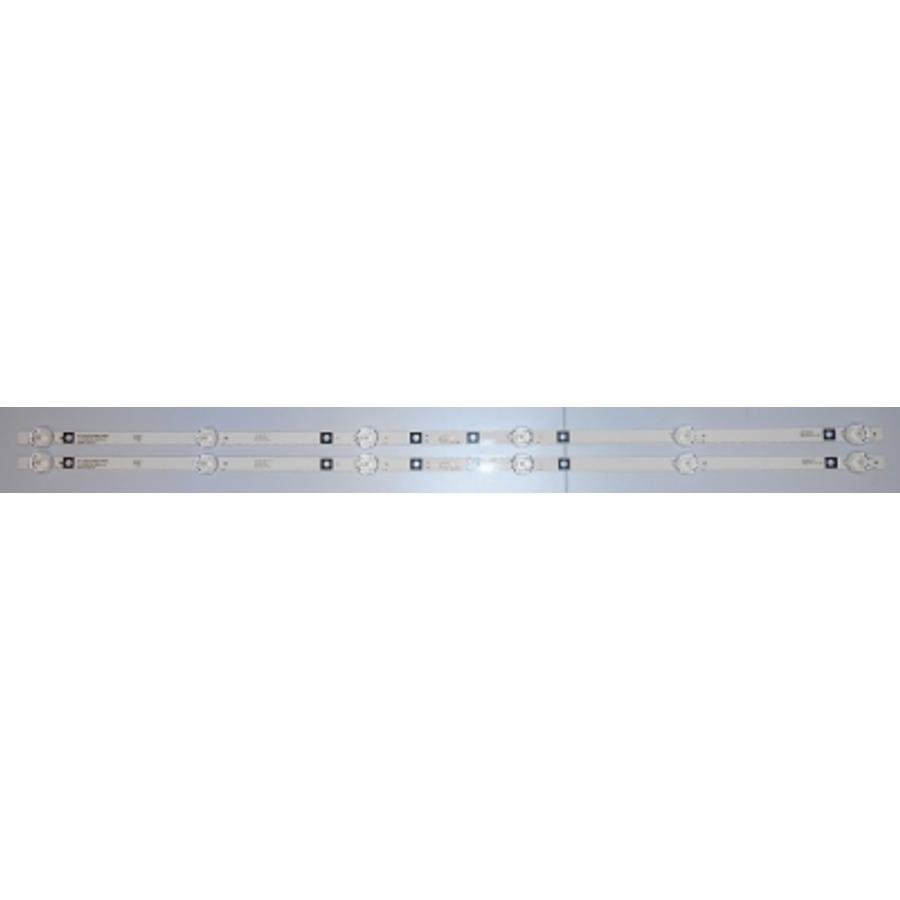

LED-TV146 Háttérvilágítás TCL, KONKA, VIEWSONIC 32coll LED TV-be 6LED 6V 2db/cs.
A szalagok teljes feszültsége 18 V, két lehetőség van a LED-ek csatlakoztatására:
- 3V (6S1P): egy csoport 6 LED (soros kapcsolat)
- 6V (3S2P): két 3 LED-ből álló csoport egymás után (párhuzamos csoportkapcsolat)
Ledek jelzése:
- JS-D-AP3216-062EC(70629) 18V (6V 3S2P), JS-D-AP3216-062EC(71206) 18V (3V 6S1P)
- DMTBK70, 170928BC
- HL-24320A28-0701S-02 A0, HL-24320A28-070, HY-B320C2, HY-B320-03T3030B06 V2
- ZN-32D06A-2 80330 V2.3
- 58203000039, 14-01320D1602, 315-D16-02
- LMDS315D16A, LY315-D16, LMSD315D16C, SX-PT315AT01-1, PT315AT01, LMDS315D16C, LC320DXY-SKA3
Készlet tartalma: 2 db led csík
Alkalmazás: Televíziók hátsó (Direct LED) világításának javítására.
Következő TV modellekhez használható (A lista nem teljes) pl.:
- Akai: LY315-DH01W, LY315-DH1
- Aixiang: AX-LED3218G, AX-LED3218P
- Crown: 32A16BG, 3233T2, 32133
- Jinzheng: AX-LED3218G, AX-LED3218P
- Gaopu: GP-32188
- Noname: L34
- Royalstar: RSD-LED3216P
- Samsung: L34, RU34S00, RU34500
- Sast: LY315-DH01 W, ...stb.
Paraméterek:
- Csatlakozó érintkezési pontja: 3db
- Led üzemi feszültsége/db: 6V
- Teljes rúdfeszültség: 18 V (3S2P)
- Csatlakozó elhelyezkedése: Led sor közepén
- Led-ek száma/sáv: 6 db/Csík
- Csíkok hossza: 595mm
- Alapanyag: Aluminium + ragasztó csík
- Led-ek távolsága egymástól Balról-Jobbra, led középtől számítva:
115-110-105-110-115 mm - Led prizma típusa: Domború
- Led csík szélessége: 10mm
-------------------------------------
Vásárlás előtt javasoljuk, hogy ellenőrizze a LED szalagok címkéit a weboldalon található termékcímkével együtt. Előfordulhat, hogy a terméken lévő jelölések nem egyeznek meg a szalagokon feltüntetettekkel, bár teljesen kompatibilisek, vagy egy bizonyos modell TV-jei a gyártási tételtől függően eltérő háttérvilágítást tartalmazhatnak. Ha kétségei vannak, hogy milyen világításra van szüksége, keressen Minket felvilágosítás és konzultáció miatt.
Paraméterek
Feszültség: | 6V |
Alapanyag: | alumínium |
Csatlakozó érintkezési pontja: | 3 |
LED-ek száma | 6 |
Led prizma típusa: | domború |
Méret | 32 " (coll) |
